■ 実際に、溶造システム(溶着機能・Dr.溶造機能)を使用した事例をご紹介致します。
>>詳しくはこちらをご覧下さい。

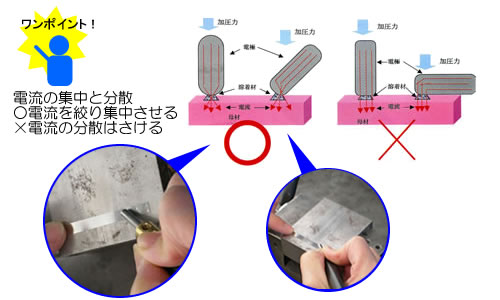

少量肉盛溶着機とは、抵抗溶接のひとつで加熱と加圧により溶接する方法。加熱は溶接部に電流を通して電気抵抗により発熱(抵抗熱)させて原子結合させます。溶着材を母材に電極で押さえ、通電させて溶接ナゲットを形成し、少量肉盛溶接をおこなうことができます。また、アルゴン溶接のようにアークの高温度が与える被害・欠点がなく、熱影響がほとんどないため、ヒケ・歪み・変形・変色等がなく、母材周囲に影響を与えることがありません。 (写真はC-20)
○パーティングラインのバリ止め ○エッジ部・三頂点の修復
○カジリ傷の補修 ○一般溶接の二次ヒケ補修
○ピンホール埋め などに活用できます。
便利な機能
○連続運転機能
○連続運転スピード機能(遅い・早い切換え)
○精密制御機能(C-22/25)
○デジタル表示(C-22/25)
機種名
C-20
C-22
C-25
入力電圧
AC 100V (50/60Hz) AC 100V (50/60Hz) AC 100V (50/60Hz)
消費電力
1.5kw 1.6kw 1.7kw
制御方式
スイッチング方式 スイッチング方式 スイッチング方式
オートタイマ通電間隔
250回/1分間
200回/1分間
300回/1分間
200回/1分間
300回/1分間
200回/1分間
サイズ(o)
H380×W160×D420 H380×W160×D420 H380×W160×D420
出力
1000W 1000W 1200W
出力電圧
0〜9V 0〜9V 0〜10V
出力電流
0〜1500A 0〜1600A
精密時 0〜700A
0〜1800A
精密時 0〜700A
重量
28kg 29kg 30kg

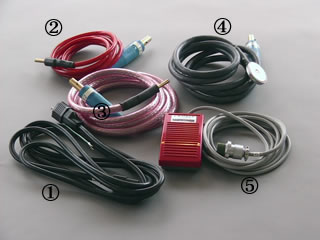

標準コード
1: 100V電源コード
2: 精密用ホルダーコード ※1
3: ホルダーコード
4: マグネット付 アースコード
5: フットスイッチ


工具箱
1: 工具箱 2: 保護手袋 3: ハサミ(溶着材切断用) 4: 保護眼鏡 5: 紙テープ
6:
ネジ・レンチ・ヒューズ(1A)セット
7: 電極+ホルダー
※2
・φ2マグネット電極+電極ホルダー
・φ2普通電極+電極ホルダー 2セット
・φ3普通電極+電極ホルダー 2セット
8: 薄板材
・NTA-1(0.1t×30w×70L/10本入り)
9: 溶着材
・パウダー(粉末合金)
N80(NAK80/20g)
10: 薄板材
・NAK80(0.1t×2w×150L/10本入り)
・STAVAX(0.1t×2w×150L/10本入り)
・NAK80(0.1t×5w×100L/10本入り)
・STAVAX(0.1t×5w×100L/10本入り)


※1: C-20には精密用ホルダーコードは含みません
※2: C-20にはφ2・φ3普通電極は1セットになります
※ 工具箱に含まれる材部品等の寸法・重さは表示寸法とは多少異なる場合があります。
※ 標準コードは表示色とは異なる場合があります。
※ 製品改良のため、仕様・外観の一部を予告なく変更することがあります。
